Modelis ir dydis, naudojamų CF jungė

Yra išgaubtas aštri briauna CF flanšas, užplombuotas nuspaudžiant Bedeguonis varinis tarpiklis (ar kitas minkštas metalas) užtikrinti vakuumo sandarinimo iš vidaus. Tai visos metalo sandarinimo metodas, kuris plačiai naudojamas itin didelio vakuumo sistemos. CF flanšai taip pat dažnai minimos kaip ICF flanšai. Už SF yra standartinis vidinio skersmens kateterio, ir už ICF yra išorinis skersmuo flanšo. 1 lentelėje yra tipais ir matmenimis, naudojamais CF flanšai.

CF jungė susideda iš fiksuoto tipo ir laisvi. Fiksuotas jungė turi integruotą struktūrą. Prarasti tipo flanšas yra sudarytas ašmenis tūtos dalis, presuoto vario plovimo ir fiksuotosios dalį, kurią per varžtą. Per skylę arba rodinį su gijomis skylė gali būti paliesti flanšas. Flanšas su per skylę reikia nustatyti varžtą ir veržlę, o flanšas su sriegiu angos turėtų būti tiesiogiai nustatytas su varžtas. Flanšas medžiaga yra daugiausia SUS304 (arba SUS304L) nes SUS304 išmeta mažiau dujų ir tai lengva apdoroti ir suvirinti.

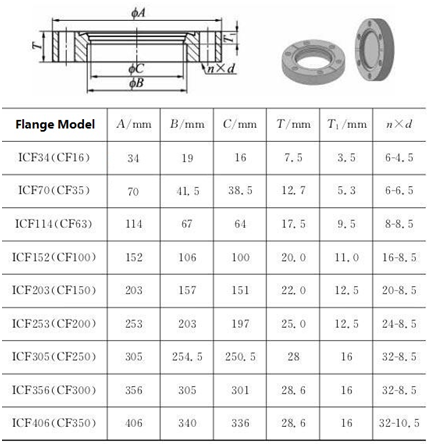

1 lentelėje modelių ir dydžių, dažniausiai naudojamas CF jungės

Pastaba: N × d, n reiškia skaičių angų ir d reiškia anga (mm).

Būdingas CF flanšai pagal tai vyrų ir moterų, ir visos dalys yra vario Bedeguonis tarpikliai pagaminti iš metalo, todėl ji gali atlaikyti aukštoje temperatūroje (aukštesnėje kaip 250° C). Trūkumas, kad kaina yra aukšta ir Bedeguonis varinis tarpiklis negali būti naudojamas pakartotinai.

CF flanšų montavimas

Montavimo reikalavimai CF flanšo yra gana didelis. Kadangi Bedeguonis varinis tarpiklis deformuojasi po suspaudus, labai svarbu užveržkite varžtą su vienodą galią. Jei varžtai nebuvo tolygiai spaudžiamas, priešais kampai flanšų bus pakreiptas taip, kad sistema bus ištekėti. Sukimo varžtas yra maždaug toks: M4 varžtų 20kgf·cm, M6 varžtų 70kgf·cm, M8 varžtas 100kgf·cm.

Atsargiai CF jungės

Naudojant CF flanšas, yra keletas taškų pažymėti: varžtas turi būti padengtas MoS2 varžtų ir veržlių neleisti fotografuoja. Flanšas turėtų būti suderinta išorinio. Flanšo paviršių turi būti laikomi nuotoliniu būdu suteikia galimybių toliau priveržkite varžtą po kepimo.

CF flanšo, ašmenys turėtų supjaustyti metalinė plomba užtikrinti vakuumo sandarinimo. Vartoti ilgą laiką, ašmenys pamažu taps bukas. Be to, peilis yra jautrūs žalos po susidūrimo su kietiklis. Vienas iš būdų yra naudoti IPL metalinė plomba. IPL Metalinės plombos nepasikliaukite flanšo kraštas, bet pasikliauti nuolydis peilio krašto užplombuoti.
